1 案例背景介紹

　　庫爾勒機場遷建工程2800m長的跑道和320m長的民航站坪混凝土道面建于2004年9月5日～10月29日，對于飛機使用的道面混凝土設計抗折強度為5.0MPa,對于運輸飛機（軍用、民用）使用道面的道肩混凝土設計抗折強度為4.5MPa，相應的抗壓強度均不低于30MPa 。2004年11月道面混凝土出現1～3cm大的黑斑（見圖1），伴

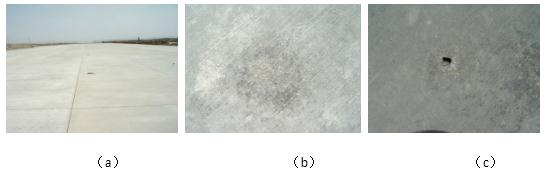

　　　圖5.1-1 機場道面黑斑

　　有白色結晶物析出，至2005年3月，黑斑數量增加，鑿開混凝土，可見黑斑下存在松散顆粒（見圖2）。

圖2 道面混凝土黑斑下的松散顆粒

　　庫爾勒機場遷建工程試驗檢測工作主要有兩部分組成：一部分是在道面施工的各施工標段進行的自檢，這項工作主要由空軍六總隊、空軍七總隊、空軍九總隊三個總隊在施工現場的工地試驗室自行完成的；另一部分是抽檢，主要由新疆巴州建設工程質量檢測中心承擔完成，部分由新疆交通科研所完成。抽檢頻率按照自檢頻率的30%進行，抽檢方式為監理、指揮部見證取樣，監理部下發試驗檢測委托單，試驗要求及內容以試驗委托單為主。

　　2 檢測方法與檢測過程注意事項

　　庫爾勒遷建機場工程跑道道面水泥混凝土主要試驗檢測工作內容：一是道面水泥混凝土所用原材料檢測，包括水泥混凝土用硅酸鹽42.5Ⅱ型低堿水泥、水洗砂（中粗砂）、5～40mm碎石、水、引氣高效緩凝減水劑；另一檢測內容是道面水泥混凝土強度檢測，主要有道面混凝土試塊抗壓抗折試驗、道面水泥混凝土鉆芯抗劈裂抗拉試驗。所有試驗檢測內容按照《民用航空運輸機場水泥混凝土道面技術規范》（MH5006-2002）及相關的國家規范進行。

　　3 檢測結果與分析

　　經檢驗，所有進場的道面水泥混凝土原材料（水泥堿含量由機場提供）符合設計及規范要求。道面水泥混凝土粗集料為碎石，主要由庫爾勒采石場提供，有少量可能來自庫爾勒永超有限責任公司采石場。采石場巖石存在部分鹽粘結顆粒如圖3，工地的碎石情況如圖4所示，砂采自戈壁灘，工地砂如圖5所示。

圖3 采石場中部分鹽粘結巖石

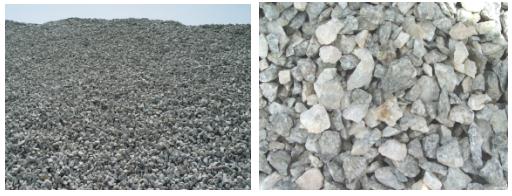

圖4工地碎石

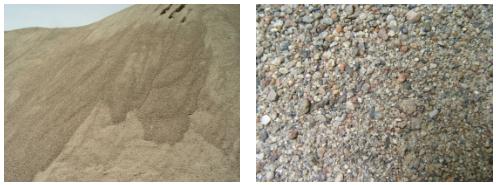

圖5工地砂

　　發現黑斑后，對原材料和配合比進行復查，沒有發現異常情況。后經研究分析發現，機場混凝土道面黑斑是由鹽（石鹽）粘結巖石（見圖6）溶解生成NaCl進入砂漿引起的。

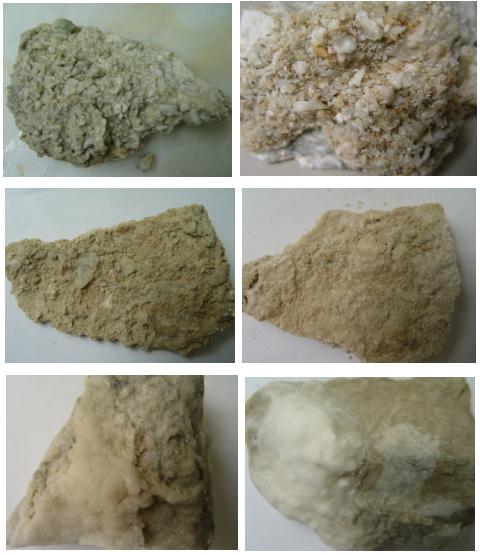

圖6 鹽粘結巖石

　　通過采用工程所用砂、石、水泥和外加劑按工程配合比配制混凝土，在混凝土中埋置少量鹽粘結巖石。然后用南京的砂、水泥拌制砂漿，在砂漿中埋置少量鹽粘結巖石。在實驗室放置2d后，混凝土試件和砂漿試件出現了類似道面混凝土的黑斑，黑斑位置對應與埋置鹽粘結巖石的位置（見圖7）。因此可以判定，混凝土道面的黑斑是由鹽粘結巖石引起的。經過仔細檢查料堆，發現石子中確實存在少量結晶鹽和軟弱顆粒，與混凝土黑斑下的結晶物外觀色澤相近，化學成分相似，主要是氯鹽，可以確定黑斑應該由粗骨料石子中鹽分引起的。

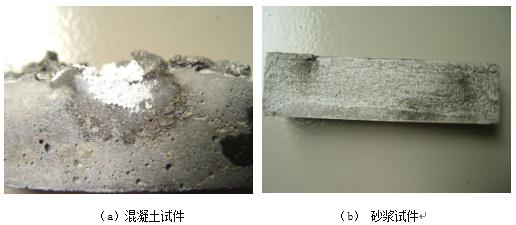

　　圖7 混凝土試件和砂漿試件表面的黑斑

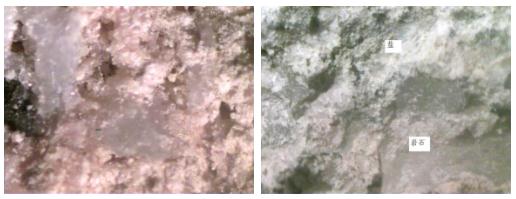

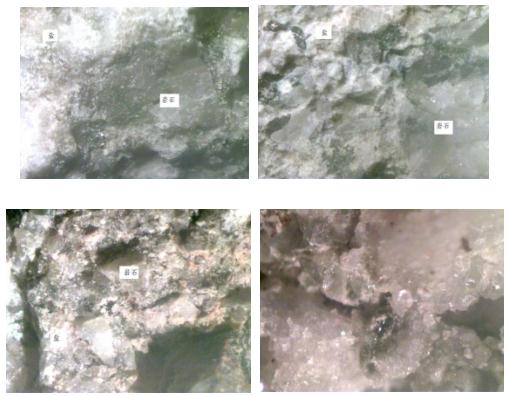

　　通過顯微鏡下觀察到的顆粒結構（見圖8和圖9），小顆粒巖石由鹽粘結在一起。

圖8 混凝土中松散顆粒和鹽粘結巖石的微觀結構

圖9 混凝土中松散顆粒和鹽粘結巖石的微觀結構

　　圖10 圓柱體芯樣在劈裂抗拉試驗裝置

            圖11 圓柱體芯樣劈裂抗拉試驗后破壞形態

　　道面水泥混凝土試塊抗折、抗壓強度符合設計要求，鉆芯取樣試件經劈裂抗拉強度試驗，見圖10和圖11，將劈裂抗拉強度換算為抗折強度后均符合設計要求，合格率100％。對石子的有害物含量進行檢測，硫酸鹽含量合格。石子的國家標準中對氯鹽沒有具體指標要求，所以在檢測中沒有及時發現這個問題。

　　從現場斑點分布情況分析，石鹽在混凝土攪拌運輸過程中分散，但沒有完全溶解，在振搗過程中上浮，造成混凝土上表層斑點偏多。氯鹽的主要危害是引起鋼筋銹蝕，《混凝土質量控制標準》（GB50164-19）對混凝土拌合物中的氯化物總含量(以氯離子重量計)應符合下列規定：（1）對素混凝土，不得超過水泥重量的2%；（2）對處于干燥環境或有防潮措施的鋼筋混凝土，不得超過水泥重量的1%；（3）對處在潮濕而不含有氯離子環境中的鋼筋混凝土，不得超過水泥重量的0.3%。根據南京工業大學對現場混凝土的分析結果，氯離子含量為1.00kg/m3 ，占水泥重量的0.3%，可以用于跑道類干燥環境。

　　4 事故結論與處理建議

　?。?）在有水條件下鹽溶會形成孔洞，降低混凝土強度，經過現場斑點處鉆芯取樣和對混凝土小梁抗折試驗，混凝土強度滿足設計要求，而且混凝土實際抗?jié)B等級高于設計要求，沒有水反應無法完成，對混凝土黑斑表層處理后可以滿足使用要求，但應及時處理補救。

　　（2）建議出臺相關規定或措施，對重要工程或重要結構件部位應在施工前對砂石料進行強制性全項檢測以避免委托方人為減項造成漏檢現象。施工中間過程實施不定期的摸查和監控，特別要加強有害成分的檢測。對擬用于工程的砂石料特別是石鹽含量較高的山體破碎石應進行沖洗并經檢測合格后方可使用，以避免不合格砂石料用于工程建設引發質量事故。

　　參考文獻

　　[1]  中華人民共和國國家標準.混凝土結構工程施工質量驗收規范[S]GB50204-2015.

　　[2]  中華人民共和國國家標準.建筑工程施工質量驗收統一標準[S]GB50300-2013

　　[3]  王文明.2008建設工程質量檢測鑒定實例及應用指南[M].北京：中國建筑工業出版社.2008-4-1.

　　[4]  王文明.2011混凝土檢測標準解析與檢測鑒定技術應用指南[M].北京：中國建筑工業出版社.2011-6-1.

　　[5]  王文明.2012新編建設工程無損檢測技術發展與應用[M].北京：中國水利水電出版社.2012.7.
