建筑材料質(zhì)量檢測(cè)與監(jiān)控

1常用建筑材料質(zhì)量檢測(cè)要點(diǎn)

1.1水泥材料。目前常用的水泥材料可以分為兩種，一種是袋裝水泥，另一種為散裝水泥，以袋裝水泥質(zhì)量檢測(cè)為例，在具體檢測(cè)中應(yīng)注意以下幾點(diǎn)內(nèi)容：第一，做好材料抽樣工作，以同一出廠批次、重量在200t以內(nèi)的袋裝水泥作為一組，對(duì)其進(jìn)行隨機(jī)抽樣，樣本采集數(shù)量應(yīng)超過20組，單組樣品重量應(yīng)超過0.5kg。第二，將其送往實(shí)驗(yàn)室進(jìn)行質(zhì)量檢測(cè)，通過物理檢測(cè)法（檢測(cè)包括坍落度、結(jié)構(gòu)易性、抗裂性等）和化學(xué)檢測(cè)法（包括耐久性、膨脹系數(shù)、風(fēng)化程度等）來完成水泥材料數(shù)據(jù)的分析工作，出具統(tǒng)一的質(zhì)量檢測(cè)報(bào)告，確定水泥材料滿足要求后，再允許該材料參與建筑工程施工。

1.2鋼筋材料。在建筑工程項(xiàng)目施工過程中，鋼筋材料屬于提高結(jié)構(gòu)綜合強(qiáng)度的重要組成部分，對(duì)其進(jìn)行質(zhì)量檢測(cè)時(shí)，需要注意以下幾點(diǎn)內(nèi)容：（1）對(duì)于樣本進(jìn)行采集，選擇同一出廠批次、重量在60t以內(nèi)的鋼筋材料作為一個(gè)檢測(cè)批次。從整個(gè)批次中隨機(jī)抽選出四根鋼筋材料（其中兩根用于抗拉試驗(yàn)，另外兩根用于冷彎試驗(yàn)）作為待測(cè)樣品。完成樣品抽取后需要將樣品端頭截?cái)啵ń財(cái)嚅L(zhǎng)度在0.5~1.0m之間），隨后從中選擇適當(dāng)長(zhǎng)度截取成若干部分，作為后續(xù)檢測(cè)時(shí)所用的材料。（2）對(duì)鋼筋進(jìn)行抗拉和冷彎的試驗(yàn)檢測(cè)，以冷彎試驗(yàn)為例，試驗(yàn)時(shí)先進(jìn)行正向彎曲，角度為180°，檢測(cè)彎心直徑是否滿足要求，隨后將其放置在100℃溫度下進(jìn)行保溫，總時(shí)長(zhǎng)不低于30min，將其放置在恒溫室內(nèi)等待其自然冷卻后，進(jìn)行反向彎曲試驗(yàn)，驗(yàn)收標(biāo)準(zhǔn)同上。

1.3粗細(xì)骨料。粗細(xì)骨料作為混凝土拌和時(shí)的重要材料，常用的粗細(xì)骨料有石子、砂子等，以石子檢測(cè)為例，在對(duì)其進(jìn)行質(zhì)量檢測(cè)時(shí)，需要注意以下幾點(diǎn)：第一，以同一出廠批次、重量在30t以內(nèi)的石子材料作為一個(gè)檢測(cè)批次，隨機(jī)選擇采樣點(diǎn)，采樣器深入石子堆0.3~0.5m，以該深度作為采樣點(diǎn)，采集樣本數(shù)量控制在20~25組，重量不小于0.5kg。第二，送往實(shí)驗(yàn)室進(jìn)行理化性質(zhì)檢測(cè)，其內(nèi)容包括粒徑、含泥量、碎屑含量等，將數(shù)據(jù)比對(duì)材料標(biāo)注級(jí)配的標(biāo)準(zhǔn)數(shù)據(jù)，出具試驗(yàn)檢測(cè)報(bào)告，明確材料的合規(guī)性。

1.4材料外加劑。對(duì)于不同的作業(yè)區(qū)域，需要材料側(cè)重于某一類屬性，以此來達(dá)到提高施工結(jié)構(gòu)的適用性。例如，在高溫季節(jié)進(jìn)行大體積混凝土結(jié)構(gòu)施工時(shí)，會(huì)在混凝土中添加延長(zhǎng)初凝時(shí)間的添加劑，將初凝時(shí)間控制在6h以上，終凝時(shí)間控制在12h以內(nèi)，以此來確保結(jié)構(gòu)水化熱可以順利逸出，減少施工病害情況的出現(xiàn)。在對(duì)其材料外加劑進(jìn)行質(zhì)量檢測(cè)時(shí)，主要通過檢查外加劑實(shí)際應(yīng)用效果來確定，同時(shí)也可以通過一些外觀檢查來確定外加劑是否已經(jīng)過期，以確保建筑工程施工過程中，外加劑的應(yīng)用價(jià)值可以得到充分發(fā)揮。

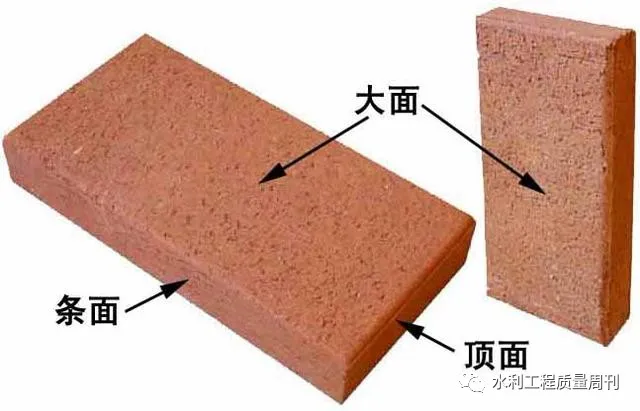

1.5磚塊質(zhì)量在建筑材料組成中，磚塊也屬于非常重要的組成部分，目前所使用的磚塊主要有蒸壓灰砂磚和燒結(jié)多孔磚。以燒結(jié)多孔磚為例，在對(duì)其進(jìn)行質(zhì)量檢測(cè)時(shí)，第一，以同一出廠批次、數(shù)量為50000塊的磚塊作為一個(gè)檢測(cè)批次，采用隨機(jī)抽樣的方法，選擇外觀滿足要求、尺寸存在差異的磚塊結(jié)構(gòu)中篩選出三組樣品，每一組樣品數(shù)量為5塊，其中兩組樣品是用于抗壓和抗折度的試驗(yàn)，而剩余的一組則屬于備用組。第二，在對(duì)所選樣品進(jìn)行試驗(yàn)時(shí)，需要樣品從中間斷開，隨后將其浸泡在室溫水中，時(shí)間不小于20min，隨后將磚塊進(jìn)行反向疊放，中間涂抹上拌和好的泥漿，待其粘結(jié)后對(duì)抗壓和抗折度進(jìn)行試驗(yàn)，出具相應(yīng)的試驗(yàn)報(bào)告，確定材料使用的合規(guī)性。

02

2常用建筑材料質(zhì)量監(jiān)控要點(diǎn)

2.1環(huán)境溫度或濕度控制。結(jié)合以往的施工經(jīng)驗(yàn)可以發(fā)現(xiàn)，濕度和溫度對(duì)建材的性能有著直接的影響。比如彈性體改性瀝青防水卷材，這種材料的檢測(cè)就對(duì)環(huán)境溫度要求很精確，若將該材料的樣品制作成12組試件，并分成3個(gè)大組進(jìn)行縱向拉力對(duì)比試驗(yàn)，其中兩組分別在17℃和29℃的環(huán)境中進(jìn)行，另外一組在24℃的環(huán)境中進(jìn)行。實(shí)驗(yàn)結(jié)果表明在24℃環(huán)境下試件強(qiáng)度分別比在17℃和29℃低3.9%、高3.1%。由此可見，環(huán)境溫度和濕度控制對(duì)質(zhì)量檢測(cè)的重要性。在質(zhì)量檢測(cè)工作的開展過程中，需要確保自變量的單一性，即在等溫等濕環(huán)境下，完成材料所有屬性的檢查工作，從而提高檢測(cè)結(jié)果的統(tǒng)一性和科學(xué)性。

2.2加荷速度的控制。開展質(zhì)量檢測(cè)任務(wù)時(shí)，加荷速度也屬于非常重要的控制內(nèi)容。結(jié)合以往的試驗(yàn)可以得知，如果在試件檢查過程中，所附加的加荷速度較大，那么試件的形變情況也會(huì)明顯滯后于荷載系數(shù)的變化，也會(huì)降低實(shí)驗(yàn)結(jié)果的準(zhǔn)確性。例如，在某鋼筋質(zhì)量檢測(cè)過程中，由于加荷速度較大，這也導(dǎo)致在屈服值這一項(xiàng)中，其數(shù)值比預(yù)期提高了5％，這樣的試驗(yàn)結(jié)果勢(shì)必會(huì)對(duì)工程施工效果帶來影響。因此，在對(duì)待測(cè)材料進(jìn)行加荷速度控制時(shí)，需要明確既定規(guī)范制度中的相關(guān)要求，以此為基礎(chǔ)進(jìn)行相關(guān)操作，確保荷載加載過程連續(xù)性和均勻性。

2.3數(shù)據(jù)處理流程控制。由于建筑材料的檢測(cè)受到各種影響因素較多，因此，在實(shí)驗(yàn)結(jié)果中如果出現(xiàn)了個(gè)別數(shù)據(jù)和其他數(shù)據(jù)差距較大的情況，就需要進(jìn)行取舍。比如在混凝土強(qiáng)度試驗(yàn)中，共3個(gè)結(jié)果，若其中較小值小于中間值的80％，則應(yīng)予以舍棄，取兩個(gè)較大值的中間值作為強(qiáng)度值。之后還需要對(duì)結(jié)果進(jìn)行修約，而數(shù)據(jù)結(jié)果的修約必須要以“四舍六入五單雙”法為標(biāo)準(zhǔn)進(jìn)行，并按規(guī)定保留有效位數(shù)。

2.4材料進(jìn)場(chǎng)前控制。在建筑材料正式進(jìn)場(chǎng)前，需要做好以下管控內(nèi)容：第一，對(duì)于基本資料進(jìn)行檢查，內(nèi)容包括材料規(guī)格、材料型號(hào)、材料出廠廠家、材料數(shù)量等，對(duì)于采購(gòu)合同中的相關(guān)內(nèi)容，若存在不一致的情況，應(yīng)對(duì)其進(jìn)行退回。第二，部分施工材料會(huì)在工廠內(nèi)直接完成，如裝配式構(gòu)件、商品混凝土等，此時(shí)應(yīng)委派駐廠監(jiān)理對(duì)于材料的生產(chǎn)過程進(jìn)行監(jiān)督，做好質(zhì)量驗(yàn)收工作，不滿足要求的施工材料不允許進(jìn)入施工現(xiàn)場(chǎng)當(dāng)中。

2.5建筑材料存放控制。對(duì)于應(yīng)用的建筑材料，應(yīng)按照相應(yīng)的存放標(biāo)準(zhǔn)對(duì)其進(jìn)行存儲(chǔ)，在具體管控中，應(yīng)注意以下幾點(diǎn)內(nèi)容：

（1）做好材料分類堆放，提前規(guī)劃好材料堆放位置，在堆放位置前擺放標(biāo)識(shí)牌，方便后續(xù)的出入庫(kù)管理。

（2）大部分的建筑材料在潮濕的環(huán)境中，會(huì)出現(xiàn)變質(zhì)的情況，對(duì)此應(yīng)提前做好防潮工作，確保這些材料存儲(chǔ)環(huán)境干燥。

（3）如果材料堆放的時(shí)間已經(jīng)超過三個(gè)月，那么在使用前需要對(duì)材料性能進(jìn)行重新檢測(cè)，確定滿足要求后，才可以重新被利用。

3綜上所述，在建筑工程施工過程中，建筑材料的合規(guī)性將直接影響建筑工程的施工效果，對(duì)此需要采取合適的方法對(duì)建筑材料的基本屬性進(jìn)行確定。同時(shí)還需要做好施工材料檢測(cè)結(jié)果的記錄工作，并在材料應(yīng)用過程中做好抽檢工作，以此來確保建筑工程所使用材料的統(tǒng)一性，提高建筑工程的施工質(zhì)量。

上一篇：高性能混凝土配合比設(shè)計(jì)及其存在...

下一篇：2022年鹽霧試驗(yàn)機(jī)試驗(yàn)方法概...
