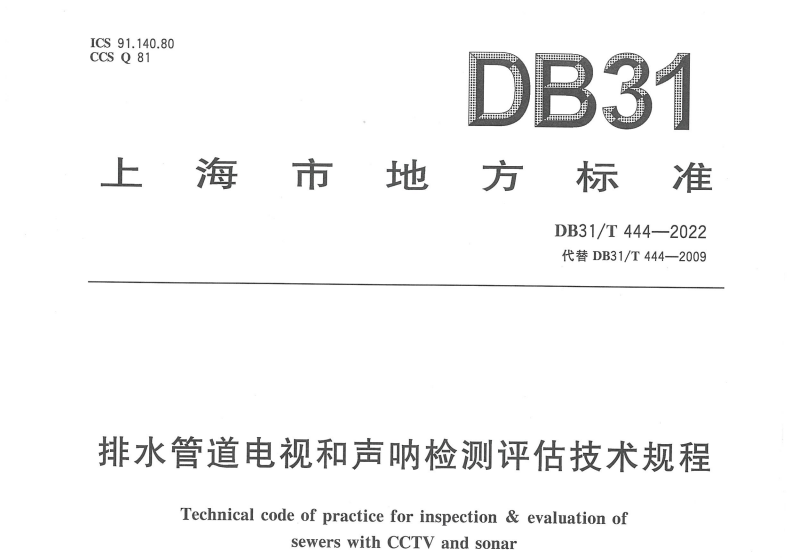

點擊右側免費下載PDF完整版標準文件：DB31/T 444-2022 排水管道電視和聲吶檢測評估技術規程.pdf

本文件按照GB/T1.1-2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。

本文件代替DB31/T444-2009《排水管道電視和聲吶檢測評估技術規程》，與DB31/T 444-2009相比，除編輯性改動之外，主要技術變化如下：

a）更改了陳述“范圍”所使用的條款內容(見第1章)；

b）在“規范性引用文件”中，根據修訂內容修改和增加了引用文件(見第2章)；

c)在“術語”中增加了“數字化電視檢測”“潛望鏡檢測”“稀泥”“硬泥”“無人機”“有纜遙控水下機器人”的定義，修訂了“電視檢測”和“管段”的定義，并為引用國標和行標的術語補充了術語來源（見第3章）；

d)在“基本要求”中，增加了各種檢測方法適用的主要場合、檢測作業管理中采用衛星定位系統、大型及以上鋼筋混凝土管道和箱涵結構安全性評估要求；將原規程中后續章節的共性要求調整到此章，如檢測前制定檢測方案、缺陷環向定位和誤差、檢測中缺陷初步判讀和記錄、發現嚴重影響管道運行問題通知委托單位、檢測中避免對管道造成結構性損傷、檢測完清理場地保養設備的要求(見第4章)；

e)在“檢測前準備”的條款內容中增加了檢查井檢測的準備工作要求；還修改了應收集的資料、現場勘測內容、檢測方案內容；增加了檢測前現場準備工作、對新購置或大修啟用設備的校準要求；用“檢測方案”的表述替代原規程“技術設計書”的表述(見第5章)；

f)把第6章標題從“檢測設備要求”修改為“設備要求”，將設備要求分為“檢測設備”和“搭載設備”2類；增加了檢測設備衛星定位和現場數據實時傳輸?shù)墓残砸?/span>(見6.15)以u在“檢測設備”中，增加了數字化電視檢測和潛望鏡的設備要求，并根據技術進步更改了電視檢測的設備參數（見6.2.1）；

g)更在“檢測設備”中，修改了聲吶工作溫度范圍的上限，增加了聲吶防水等級、工作水深下限要

h)求、流動性稀泥的聲吶檢測設備要求（見6.2.2）；在“搭載設備”中，增加了常規搭載設備（爬行器和漂浮筏）、無人機、有纜機器人等搭載的設備

i)要求（見6.3）；

j)增加了“一般規定”“傳統電視檢測”“潛望鏡檢測”“無人機搭載電視檢測”“數字化電視檢測”（見第7章）；

k)將原規程第7章共性要求納人“一般規定”，增加了無人機人水或控制信號不足以及攝像頭玷污等需要中止檢測的原因，修改了電視檢測后的記錄要求（見7.1）：后5弓個在“傳統電視檢測”中，修改了降水、看板要求、精簡了檢測要求（見7.2）；刪除了攝像頭在蛋形。

l)管里移動軌跡要求，電纜距離刻度標記要求（見209版7.6.3.7.6.5）；

m）增加了潛望饒檢測、無人機搭載電視檢測、數字化電視檢測的要求（見7.3、7.4、7.5）；

n)在第8章新增“一般規定”“漂浮筏聲吶”“有纜遙控水下機器人搭載聲吶”(見第8章)；

0)在“一般規定”中，修改了聲吶檢測中止的情形，增加了檢測設備開機預熱要求（見8.1)；

P）在“漂浮筏聲吶”中，增加了漂浮筏穿繩、拉出米數校核、自動采樣跟蹤測量功能的要求(見8.2）；刪除校準聲波速度的要求（見2009版8.4.1）；

q）增加了有纜遙控水下機器人搭載聲吶的檢測要求（見8.3)；

r）增加了檢查井檢測要求(見第9章）；DB31/T 444-2022

s)在“評估”中增加了檢查井缺陷代碼和類型、結構性缺陷分值表、總體分值計算公式、定義和修復建議分級等，增加了排水塑料管道脫節的判別依據，增加了洼水在管道交接檢查中按結構性缺陷起伏判定的要求，更改了變形的等級和權重(見第10章）；

t)在“檢測成果資料及其信息化管理”中，增加了檢測成果資料的信息化管理要求(見第11章）；

u)在“附錄”中，增加了大型及以上鋼筋混凝土排水管道和箱涵的結構檢測方法(見附錄A)，在看板式樣里增加了管道材質、管道長度、檢測方向和檢測人等信息（見附錄B)；增加了承口處設置a轉角的排水塑料管道的脫節判定、更換了腐蝕的電視樣圖、修改了障礙物等級的數值和增加了管道交接檢查中洼水判別的標準(見附錄C)；增加了檢查井的典型缺陷圖（見附錄H)；修改補充了地區重要性參數K值對應路段和區域參考名錄；更新了上海市區淺層粉性土和砂土層分布圖（見附錄J）。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

本文件由上海市水務局提出并組織實施。

本文件起草單位：上海市排水事務管理中心、上海市政工程設計研究總院(集團)有限公司、上海城市排水系統工程技術研究中心、上海市政工程設計科學研究所有限公司、上海市城市排水有限公司、上海譽帆環境建設有限公司、上海管麗建設工程有限公司、上海優佰思環境科技有限公司、上?？辈煸O(shè)計研究院(集團)有限公司、上海凱順市政建設工程有限公司、上海溧盛建設工程有限公司、武漢中儀物聯技術股份有限公司、成都訊研科技有限公司和上海市建科檢驗有限公司。

本文件主要起草人：莊敏捷、朱軍、孫躍平、徐禪、譚學軍、王晨曦、謝永健、喬寶玉、丁建軍、鄭洪標、吳建東、胡躍進、劉波、鄒麗敏、朱五星、李春鞠、楊后軍、張杰、李寧、張偉、馮成會、張峙琪、宋解勝、陳忱、朱勇、朱丹華、辛偉。

本文件及其所替代文件的歷代版本發布情況為：

——2009年首次發布為DB31/T444-2009；

——本次為第一次修訂。
