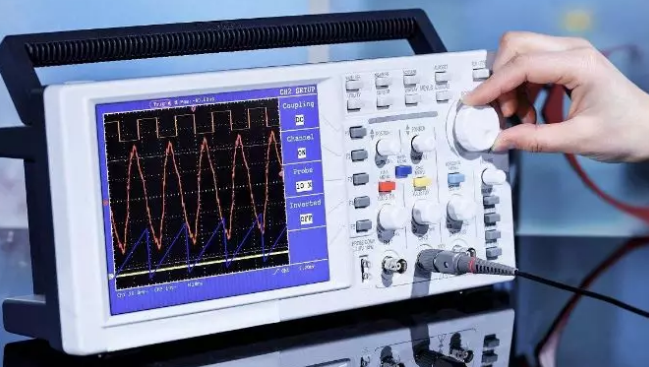

用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測，能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。
現如今，模擬和數字示波器能夠勝任大多數的應用。那么，示波器既然如此重要，那么在我們平常的電子測試測量中，示波器的作用是什么呢?它的原理具體又是什么?
一、示波器的原理
1、基本結構
?、資軸系統
由衰減器、放大器及延遲線等組成。其主要作用是放大被測信號電壓使之達到適當?shù)姆龋则?qū)動束作垂直偏轉。
②X軸系統
由觸發整形電路、掃描發生器及x軸放大器組成。其作用是產生掃描鋸齒波并加以放大，驅動電子束進行水平方向掃描。觸發整形電路則保證在熒光屏上顯示的波形穩定，以利于對信號波形的觀察。
?、踆軸系統
由示波管、增輝電路、和校準信號發生器組成。示波管由電子槍、X軸偏轉板、Y軸偏轉板和熒光屏組成，其主要作用是將電信號轉換成光信號，用于對被測信號波形的顯示。增輝電路的作用是在信號掃描正程使光跡變亮，而在信號掃描回程使光跡消隱。電源電路將交流市電變換成多種高壓和低壓電源，以滿足示波管及其他電路工作的需要。校準信號發生器提供幅度、周期都十分準確的方波信號用于校準的相關性能指標。
2、工作過程
被測信號電壓經過示波器探頭加到Y(jié)軸輸入端，經過衰減、前置放大和倒相后，再經延遲線延遲和Y軸后置放大器放大，輸出足夠大的推挽信號加到示波管的垂直偏轉板上，控制電子束作垂直方向的偏移。
為了能夠穩定的顯示波形，使每次掃描的起點都對應于被測量信號的同一相位點上，可將被測信號送至觸發整形電路。觸發整形電路在被測信號的某個電子和極性下被觸發，輸出觸發脈沖去啟動掃描發生器產生鋸齒波電壓，經過x軸放大器放大后成為推挽信號加至示波管的水平偏轉板上，以控制電子束作水平方向的偏轉(即掃描過程)。同時，掃描信號發生器還輸出脈寬與掃描正程相等的增輝脈沖，并經過z軸系統加至示波管的柵極使顯示的光跡增亮。
二、示波器作用的具體描述
1、用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。
2、示波器能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。
3、在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。
三、示波器作用的簡單總結
1、可以測量直流信號、交流信號的電壓幅度
2、可以測量交流信號的周期，并以此換算出交流信號的頻率。
3、可顯示交流信號的波形。
4、可以用兩個通道分別進行信號測量。
5、可以在屏幕上同時顯示兩個信號的波形，即雙蹤測量作用。此作用能夠測量兩個信號之間的相位差，和波形之間形狀的差別。
