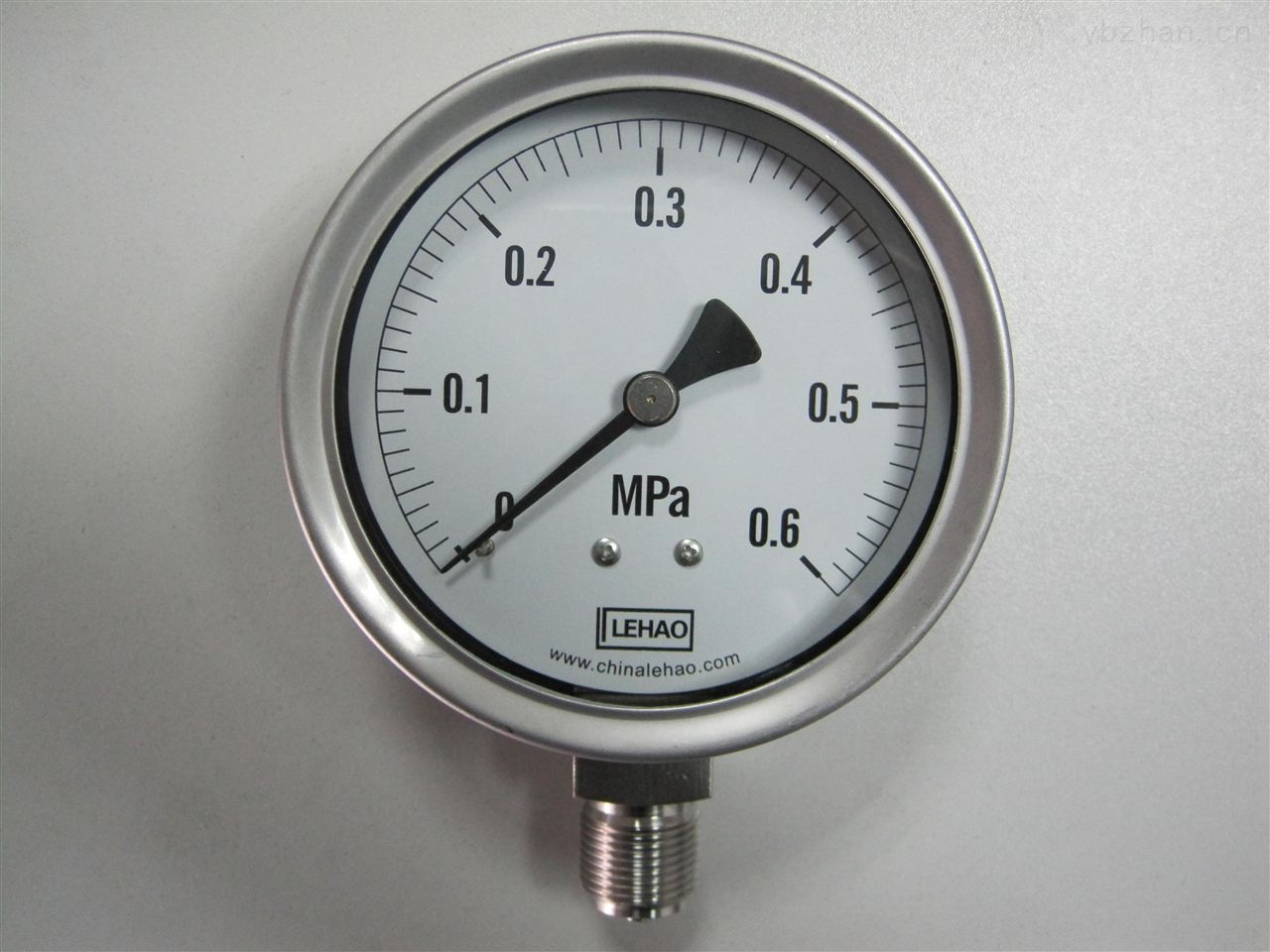

彈簧管式壓力表（Bourdon Tube Pressure Gauge）是一種常見的壓力測量工具，廣泛應用于工業生產、石油化工、制藥、食品加工等領域。其主要特點是結構簡單、使用方便、測量精度高。本文將詳細介紹彈簧管式壓力表的組成部分及其工作原理，以幫助讀者更好地理解和應用這種重要的測量?jī)x器。

1、彈簧管

彈簧管是壓力表的核心部件，通常由黃銅、不銹鋼或蒙乃爾合金制成。彈簧管的形狀通常為C形、螺旋形或螺線形。彈簧管的一端固定，另一端連接到傳動機構。當流體壓力作用于彈簧管內部時，彈簧管發生彈性變形，產生位移。彈簧管的形狀和材料選擇直接影響壓力表的測量范圍和精度。

2、連接件

連接件用于將彈簧管式壓力表與被測壓力系統連接。連接件通常采用螺紋連接，常見的規格有G1/4、G1/2、NPT1/4、NPT1/2等。連接件的材質通常與彈簧管相同，以確保密封性和耐腐蝕性。連接件的設計必須確保在高壓下不會發生泄漏，從而保證測量的準確性和安全性。

3、傳動機構

傳動機構是將彈簧管的位移轉換為指針旋轉的裝置。傳動機構通常由齒輪、連桿和杠桿等機械部件組成。當彈簧管發生變形時，傳動機構將這一微小的位移放大，并傳遞給指針。傳動機構的設計必須確保運動傳遞的精確性和靈敏度，以保證壓力表的測量精度。

4、指針和刻度盤

指針和刻度盤是壓力表的顯示部分。指針固定在傳動機構的輸出軸上，當壓力變化時，指針在刻度盤上移動?？潭缺P上刻有相應的壓力值，通常以MPa、psi、bar等單位表示?？潭缺P的設計應考慮到讀數的便捷性和準確性，包括刻度的間距、顏色對比和數字大小等。

5、表殼和表玻璃

表殼和表玻璃用于保護壓力表的內部結構。表殼通常由不銹鋼或鋁合金制成，具有良好的防腐蝕性能。表玻璃通常采用鋼化玻璃或有機玻璃制成，能夠有效防止外界環境對壓力表的影響。表殼和表玻璃的設計應確保防塵、防水和耐震，以延長壓力表的使用壽命。

6、調整裝置

調整裝置用于對壓力表進行校準和調零。壓力表在長期使用過程中，可能會因彈簧管的疲勞變形或傳動機構的磨損而產生測量誤差。調整裝置通常包括調零螺釘和刻度盤調整機構，操作人員可以通過調整這些裝置來消除誤差，保證壓力表的測量精度。

7、附加裝置

一些彈簧管式壓力表還配有附加裝置，以滿足特殊應用需求。例如，帶有電接點的壓力表可以在達到設定壓力時發出報警信號，用于自動控制系統中。還有些壓力表配有防爆外殼、耐高溫材料或抗震裝置，以適應惡劣的工作環境。

8、工作原理

彈簧管式壓力表的工作原理基于彈簧管的彈性變形。當壓力介質進入彈簧管時，彈簧管內部的壓力增加，迫使其發生變形。由于彈簧管的一端固定，另一端產生位移。這個位移通過傳動機構被放大，并轉換為指針的旋轉運動，最終在刻度盤上顯示出壓力值。

例如，當一個C形彈簧管受到內部壓力時，其自由端會試圖展開，形成更大的曲率半徑。這個位移通過傳動機構傳遞給指針，指針在刻度盤上移動，顯示出相應的壓力值。彈簧管的材質和幾何形狀決定了其彈性特性，從而影響壓力表的測量范圍和靈敏度。

總之，彈簧管式壓力表因其結構簡單、測量準確和使用方便而廣泛應用于各種工業領域。了解其主要組成部分及工作原理，有助于更好地使用和維護這種重要的測量工具。通過合理選擇彈簧管材料、精確設計傳動機構和刻度盤，并定期進行校準和調整，可以確保壓力表的長期可靠運行，為生產和安全提供可靠保障。
