斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。（一種過電流保護裝置）可使用于室內配線上使用的總開關與分電流控制開關，亦可有效的保護電器的重要元件，主要用作短路保護和防止嚴重超載，工業機器上的馬達負載保護也會指定使用斷路器做為保護裝置之一，按其使用范圍分為高壓斷路器，和低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

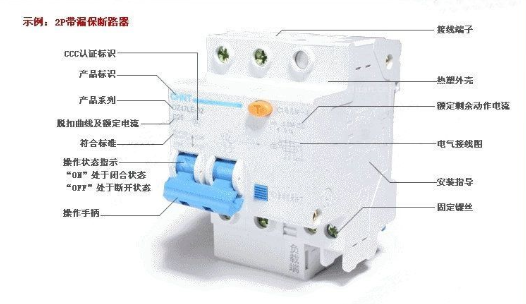

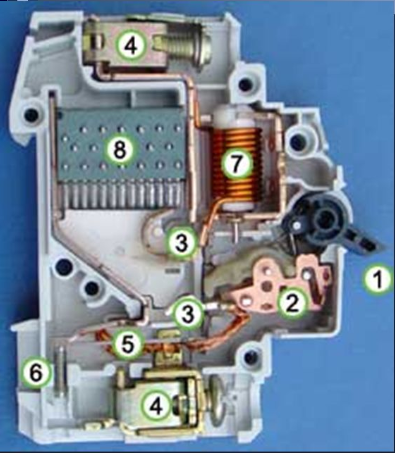

下圖為斷路器內部，圖中1-8分別為：
1、把手
2、線螺管機械機構
3、接觸裝置（當接觸時允許電流通過并且在當移開時能斷脫電流）
4、接點（連接負載）
5、雙金屬片
6、調整螺絲（允許制造商能準確的調整觸發電流大小的裝置并且裝配出廠）
7、電磁螺線管
8、消弧裝置
脫扣方式有熱動、電磁和復式脫扣3種,當線路發生一般性過載時，過載電流雖不能使電磁脫扣器動作，但能使熱元件產生一定熱量，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分?jǐn)?，切斷電源。?dāng)線路發生短路或嚴重過載電流時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將三副主觸頭分?jǐn)?，切斷電源?br/>
過電流脫扣器和失壓脫扣器在正常情況下，過電流脫扣器的銜鐵是釋放著的；一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂開鎖鉤，使主觸點斷開。
欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。
