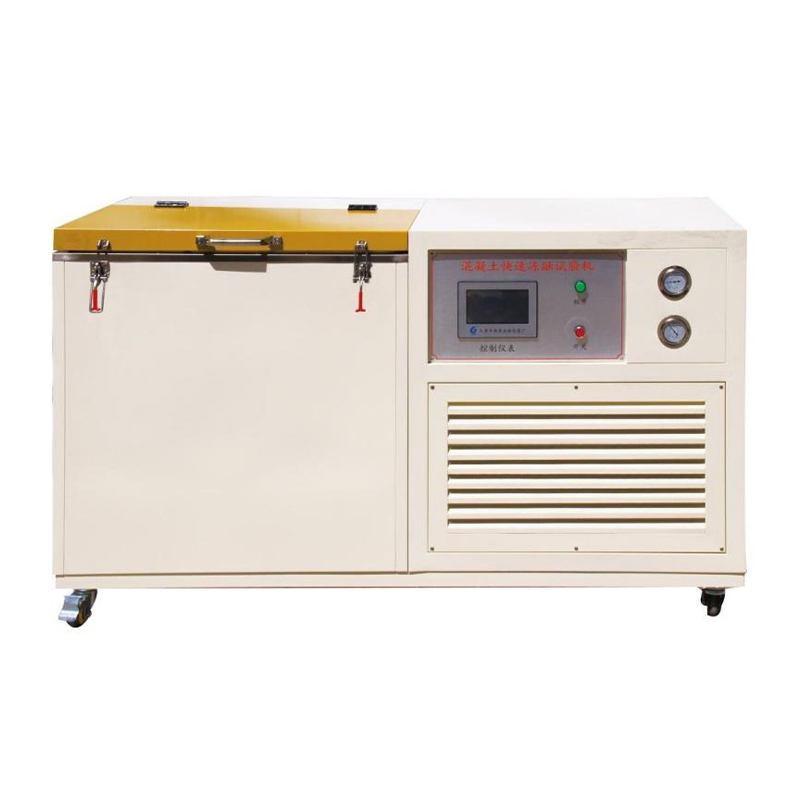

TDR-10混凝土快速凍融試驗機

一、產品簡介

本產品適用于測定混凝土試件在水凍水融的條件下，經受的快速凍融循環次數來表示混凝土抗凍性能。產品可滿足GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》、SL352-2020《水工混凝土試驗規程》、JG/T243-2009《混凝土抗凍試驗設備》、GB/T50081-2019《混凝土物理學性能試驗方法標準》、ASTM/C666《混凝土快速凍融能力的標準試驗方法》、DL/T5150-2017《水工混凝土試驗規程》、DL/T5433-2009《水工碾壓混凝土試驗規程》、JGJ/T193-2009《混凝土耐久性檢驗評定標準》、JGJ55-2019《普通混凝土配合比設計規程》、JTS/T236-2019《水運工程混凝土試驗檢測技術規范》、JTG3420-2020《公路工程水泥及混凝土試驗規程》等標準。

二、技術參數

• 型號：TDR-10

• 冷凝器冷卻方式：風冷

• 試件數量：10件

• 試件尺寸：100×100×400，測溫件尺寸相同，中間留有測溫孔

• 凍融循環周期：2.5～4小時，融化時間不小于1∕4凍融周期

• 傳感器1：中心溫度控制 8～-17±2℃

• 傳感器2：液體溫度控制 液體溫度控制高溫控制：18～23℃ 低溫控制：-23～-18℃

• 傳感器3：對角線溫度控制 對角線溫度監測箱體內溫度極差不超過2℃

• 傳感器4：二次保護溫度控制 50℃～-30℃

• 溫度記錄儀：觸摸屏

• 凍融循環介質：-45℃防凍液

• 凍融循環介質充注量：液面高于試塊10～15mm

• 制冷機壓縮機：全封閉4HP

• 加熱功率：3kW

• 電源供電：3N380V 50Hz

• 外形尺寸：1750×800×1100mm (一體機)

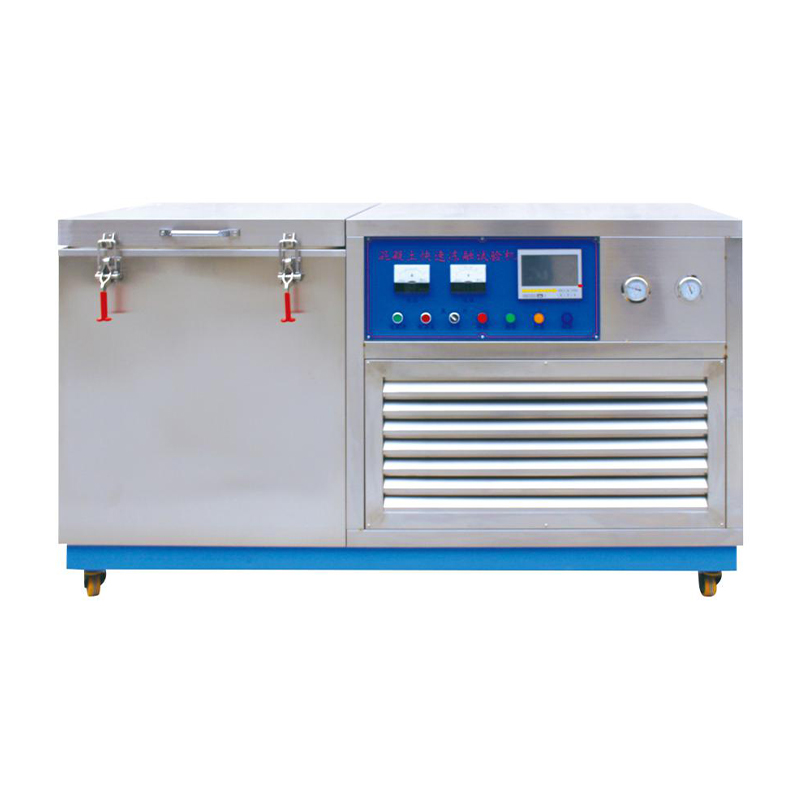

TDR-16混凝土快速凍融試驗機

一、產品簡介

本產品適用于測定混凝土試件在水凍水融的條件下，經受的快速凍融循環次數來表示混凝土抗凍性能。產品可滿足GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》、SL352-2020《水工混凝土試驗規程》、JG/T243-2009《混凝土抗凍試驗設備》、GB/T50081-2019《混凝土物理學性能試驗方法標準》、ASTM/C666《混凝土快速凍融能力的標準試驗方法》、DL/T5150-2017《水工混凝土試驗規程》、DL/T5433-2009《水工碾壓混凝土試驗規程》、JGJ/T193-2009《混凝土耐久性檢驗評定標準》、JGJ55-2019《普通混凝土配合比設計規程》、JTS/T236-2019《水運工程混凝土試驗檢測技術規范》、JTG3420-2020《公路工程水泥及混凝土試驗規程》等標準。

二、技術參數

• 型號：TDR-16 (一體式)

• 冷凝器冷卻方式：風冷

• 試件數量：16件

• 試件尺寸：100×100×400，測溫件尺寸相同，中間留有測溫孔

• 凍融循環周期：2.5～4小時，融化時間不小于1∕4凍融周期

• 傳感器1：中心溫度控制5～-18±2℃

• 傳感器2：液體溫度控制液體溫度控制高溫控制：18～23℃；低溫控制：-23～-18℃

• 傳感器3：對角線溫度控制對角線溫度監測箱體內溫度極差不超過2℃

• 傳感器4：二次保護溫度控制50℃～-30℃

• 溫度記錄儀：觸摸屏

• 凍融循環介質：-45℃防凍液

• 凍融循環介質充注量：液面高于試塊10-15mm

• 制冷機壓縮機：5HP

• 加熱功率：4kW

• 最大運行功率：5kW

• 供電：3N380V 50Hz

• 外形尺寸：1760×900×1100mm

• 材質：內外全不銹鋼

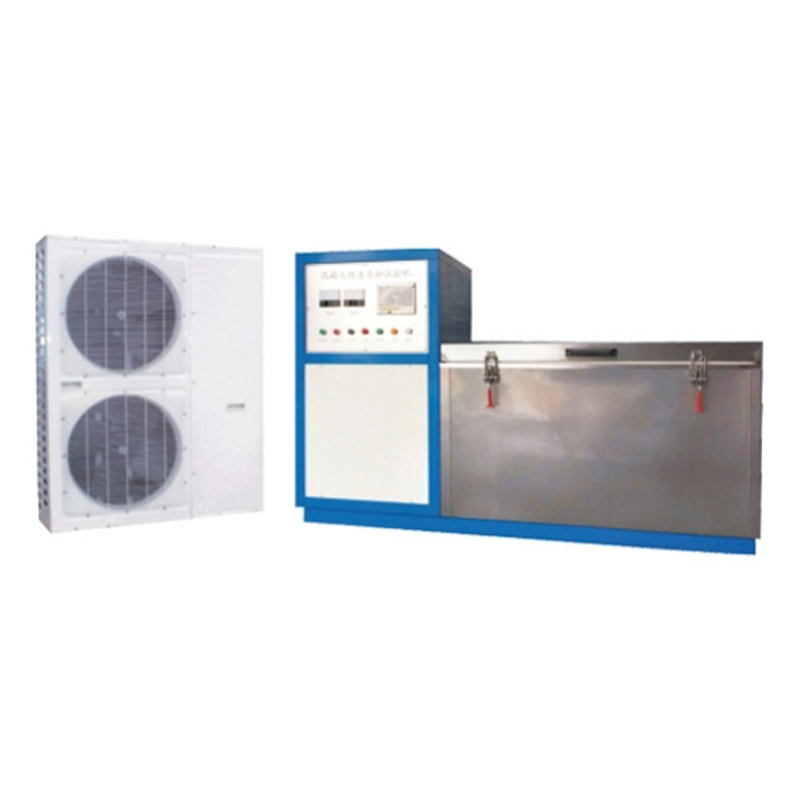

TDR-16/28型混凝土快速凍融試驗機(分體式)

一、產品簡介

本產品適用于測定混凝土試件在水凍水融的條件下，經受的快速凍融循環次數來表示混凝土抗凍性能。產品可滿足GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》、SL352-2020《水工混凝土試驗規程》、JG/T243-2009《混凝土抗凍試驗設備》、GB/T50081-2019《混凝土物理學性能試驗方法標準》、ASTM/C666《混凝土快速凍融能力的標準試驗方法》、DL/T5150-2017《水工混凝土試驗規程》、DL/T5433-2009《水工碾壓混凝土試驗規程》、JGJ/T193-2009《混凝土耐久性檢驗評定標準》、JGJ55-2019《普通混凝土配合比設計規程》、JTS/T236-2019《水運工程混凝土試驗檢測技術規范》、JTG3420-2020《公路工程水泥及混凝土試驗規程》等標準。

二、符合規范

• GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》

• SL352-2006《水工混凝土試驗規程》

• JG/T243-2009《混凝土抗凍試驗設備》

• GB/T50081-2002《普通混凝土力學性能試驗方法標準》

• ASTM/C666《混凝土快速凍融能力的標準試驗方法》

• 國家電力行業標準DL/T5150-2001《水工混凝土試驗規程》

• JTJ053-4《公路工程水泥混凝土試驗規程》

• JGT/T193-2009《混凝土耐久性檢驗評定標準》

• JGJ/55-2000《普通混凝土配合比設計規程》

三、主要技術參數
